T型過濾器

: 更新時間2023-01-21 21:25:12; 產品名稱; 型??????? 號SRTI4、SRTIF; 公稱通徑DN50~DN300; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

襯氟T型過濾器產品概述

襯氟T型過濾器是一種采用模壓法成型將PTFE、PFA或FEP等內襯于殼體和法蘭蓋的過流面上，形成要求厚度的襯里層，隔斷腐蝕性介質與金屬表面接觸，使它不會被侵蝕，從而達到延長使用時間目的的裝置。其主要用以過濾介質的固體雜質，保障泵閥、壓縮機、儀表及自控設備等能正常工作和運轉，當流體由進料口流入殼體內部，并流經濾芯后，其中的固體顆粒雜質被濾筒所阻擋，而潔凈的濾液則能通過濾網，從出料口流出。該T型過濾器的襯里層和濾筒及濾網等所使用的材料均為氟塑料，由于分子結構中引入具有負電性的氟原子，因而它有很高的化學穩(wěn)定性，不會與HNO3·3HCl、HF、濃HCl、HNO3、H?SO?·xSO?、沸騰的苛性Na溶液、H?O?等作用，同酮和醚等溶劑均不能溶解或溶脹。本產品有直流式和折流式兩種結構形式，具有優(yōu)良的耐腐性能和較高的強度，且密封性好、經濟實惠，特適合在化工、石油化工、制藥、染料等腐蝕性工況條件下使用。

襯氟T型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	Q235B	20#	304	304L	316	316L
2	法蘭	Q235B	A105	304	304L	316	316L
3	法蘭蓋	Q235B	Q235B	304	304L	316	316L
4	襯里層	聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA
5	濾筒濾網	聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA
6	螺栓	35CrMo	35CrMo	304	304	316	316
7	螺母	30CrMo	30CrMo	304	304	316	316
8	排放口	Q235B	A105	304	304L	316	316L

襯氟T型過濾器性能規(guī)范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6	0.6
設計制造	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
法蘭標準	JB/T 81、JB/T 82、GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406等
檢驗驗收	HG/T 3704-2003 氟塑料襯里閥門通用技術條件
過濾精度	10目 ~ 100目
工作溫度	-29℃ ~ 180℃

襯氟T型過濾器外型尺寸

公稱壓力 PN	公稱通徑 DN	直流式尺寸mm			折流式尺寸mm
公稱壓力 PN	公稱通徑 DN	D1	H	L	L0	L1	L2
2.5 ~ 25 (Class150)20	50	57	149	245	265	122	122
	65	76	170	292	316	146	146
	80	89	181.5	312	337.5	156	156
	100	108	205	362	388	181	181
	125	133	240	426	453	213	213
	150	159	259.5	464	491.5	232	232
	200	219	311	560	591	280	280
	250	273	380	670	668.5	318	318
	300	325	400	736	768	368	368

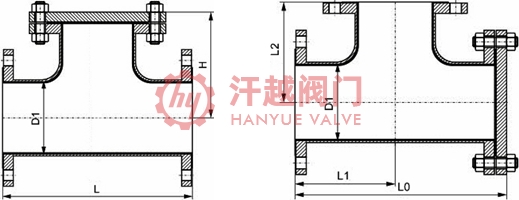

襯氟T型過濾器結構圖

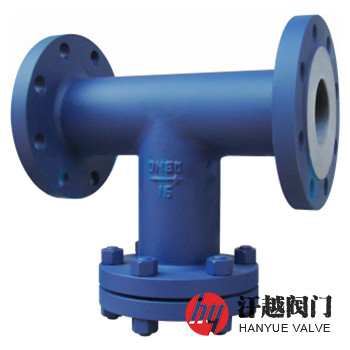

襯氟T型過濾器

如果你需訂購我廠管道過濾器，咨詢時煩請說明類型、公稱通徑、公稱壓力、使用溫度、殼體材質、濾芯材料、過濾精度、法蘭執(zhí)行標準等。本產品根據工況的不同需求，結構形式設計有直流式、正折流式和反折流式三種，咨詢時煩請告知選擇那一種。
