閘閥

: 更新時間2023-07-05 08:24:06; 產品名稱; 型??????? 號Z541W、Z541Y; 公稱通徑DN15~DN1050; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

CF8C不銹鋼閘閥產品概述

CF8C不銹鋼閘閥是一種閥體、閥蓋、閥桿、閘板和閥座等主要部件采用ASTM A351 Gr.CF8C、A182 F347或06Cr18Ni11Nb及S34778等含合金元素Nb的穩定化奧氏體不銹鋼材料鑄造或鍛造而成，適用于加氫裂化裝置中同時具有高溫、高壓、臨氫和硫化氫工況的閘閥。該閥所使用的鋼種在高溫和高氫分壓下具有抵抗氫侵蝕和腐蝕的性能，特別適合在工作溫度不大于500℃，介質為氫氣加硫化氫、油品加氫氣加硫化氫等高壓加氫裝置用。其公稱壓力不大于PN100或Class600的，閥體中法蘭與閥蓋采用法蘭螺栓連接形式，而對于公稱壓力不小于PN160或Class900、公稱尺寸不小于DN50的該閥，則設計成內壓自密封式結構。本產品鍛件一般執行ASTM A182《高溫用鍛制或軋制合金鋼管道法蘭、鍛制管配件、閥門和零件》標準，牌號為F347，鑄件為ASTM A351《承壓零件的奧氏體和奧氏體鐵素體鋼鑄件》標準，牌號為CF8C，用戶可根據實際工況選用。

CF8C不銹鋼閘閥部件材料

部件名稱	材料名稱
閥體	A351 CF8C	A182 F347	06Cr18Ni11Nb	S34778
閥蓋	A351 CF8C	A182 F347	06Cr18Ni11Nb	S34778
閥桿	A182 F347	A182 F347	06Cr18Ni11Nb	S34778
閘板	A351 CF8C+STL6	A182 F347+STL6	06Cr18Ni11Nb+STL6	S34778+STL6
閥座	A182 F347+STL6	A182 F347+STL6	06Cr18Ni11Nb+STL6	S34778+STL6
填料墊	A182 F347	A182 F347	06Cr18Ni11Nb	S34778
螺栓	A193 B8	A193 B8	06Cr19Ni10	06Cr19Ni10
螺母	A194 8	A194 8	06Cr19Ni10	06Cr19Ni10

CF8C不銹鋼閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
連接法蘭	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013等
檢驗試驗	GB/T 26480-2011、API 598-2016

CF8C不銹鋼閘閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	2	178	400	300	2	216	470
	2 ?	191	490		2 ?	241	525
	3	203	510		3	283	535
	4	229	585		4	305	635
	6	267	775		6	403	805
	8	292	955		8	419	1025
	10	330	1160		10	457	1230
	12	356	1375		12	502	1460
	14	381	1570		14	762	1645
	16	406	1765		16	838	—
	18	432	1980		18	914	1840
	20	457	—		20	991	—
	24	508	—		24	1143	—
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

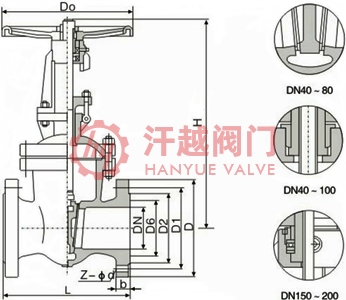

CF8C不銹鋼閘閥結構圖

CF8C不銹鋼閘閥

如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體材質、使用介質、工作溫度等，本產品公稱尺寸不大于DN50的鍛造閘閥可采用剛性楔式單閘板，公稱尺寸不小于DN50的閘閥宜采用彈性楔式閘板。
