籃式過濾器

: 更新時間2023-01-23 20:12:52; 產品名稱; 型??????? 號SRBIIIF、SRBIII4; 公稱通徑DN25~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

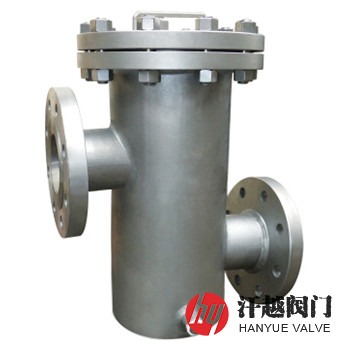

2507籃式過濾器產品概述

SRBIIIF雙相不銹鋼2507籃式過濾器是一種筒體、濾網座、接管、連接法蘭和法蘭蓋及濾籃等主要部件全部采用2507材料的籃式過濾器，該鋼種的固溶組織中既含有奧氏體相又含有鐵素體相，且兩者有適宜的比例，一般較少相的含量不低于30％，因其兼有奧氏體和鐵素體不銹鋼的特性，所以其抗拉強度特別是屈服強度明顯高于單相奧氏體鋼，并具有較高的抗氧化性和耐腐蝕性，與鐵素體和馬氏體不銹鋼相比，擁有韌性高、脆性轉變溫度低，耐晶間腐蝕性能和焊接性能均有顯著提高。其對照的國內牌號為022Cr25Ni7Mo4N，統一數字代號為S25073，美標ASTM A789M-05b標準使用S32750表示。本產品在海水淡化、特種船舶、石油化工、能源等領域得到廣泛應用。

2507籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	2507	S32750	S25073	022Cr25Ni7Mo4N	00Cr25Ni7Mo4N
2	高低接管	2507	S32750	S25073	022Cr25Ni7Mo4N	00Cr25Ni7Mo4N
3	法蘭	2507	S32750	S25073	022Cr25Ni7Mo4N	00Cr25Ni7Mo4N
4	法蘭蓋	2507	S32750	S25073	022Cr25Ni7Mo4N	00Cr25Ni7Mo4N
5	密封件	PTFE	PTFE	PTFE	PTFE	PTFE
6	過濾籃	2507	S32750	S25073	022Cr25Ni7Mo4N	00Cr25Ni7Mo4N
7	螺柱	316	316	316	316	316
8	螺母	316	316	316	316	316

2507籃式過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收
過濾精度	20μm ~ 16000μm

2507籃式過濾器外型尺寸

公稱壓力 PN(MPa)	公稱直徑 DN(mm)	尺寸					B (in)
公稱壓力 PN(MPa)	公稱直徑 DN(mm)	D1	L	H1	H2	H3	B (in)
1.0 ~ 2.5 (Class150) 2.0	25	89	220	110	70	280	R ?
	32	89	220	110	70	285	R ?
	40	114	280	120	100	340	R ?
	50	114	280	120	100	340	R ?
	65	140	330	160	110	400	R ?
	80	168	340	180	140	460	R ?
	100	219	420	220	170	550	R ?
	150	273	500	310	220	720	R ?
	200	325	560	390	280	900	R ?
	250	426	660	480	320	1070	R ?
	300	478	750	640	400	1360	R ?

2507籃式過濾器結構圖

2507籃式過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明法蘭執行標準、公稱通徑、公稱壓力、筒體和接管材料、濾籃濾網材質、工作介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
